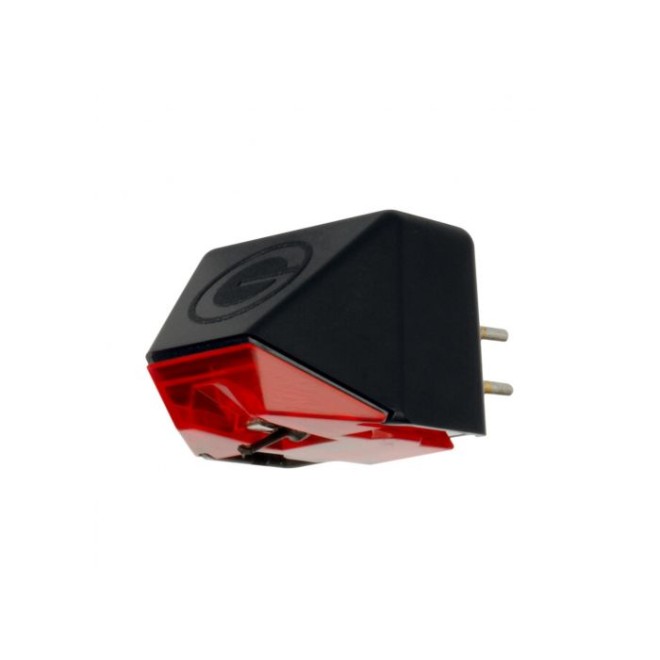

Goldring E
1 - MM Tonabnehmer - Goldring

Was macht der Tonabnehmer eigentlich — und warum ist er so entscheidend?

Der Tonabnehmer ist das erste und wichtigste Glied in der analogen Wiedergabekette. Eine winzige Diamantnadel gleitet durch die Schallplattenrille und tastet dabei feinste Strukturen auf beiden Rillenflanken ab — Strukturen, die das gesamte Musiksignal enthalten. Der Tonabnehmer wandelt diese mechanischen Schwingungen über ein elektromagnetisches oder elektrodynamisches Prinzip in eine elektrische Spannung um, die anschließend vom Phono-Vorverstärker auf Linepegel gebracht wird. Was der Tonabnehmer nicht aus der Rille herausholt, kann kein nachfolgendes Gerät rekonstruieren. Deshalb ist ein hochwertiger Tonabnehmer — zusammen mit einer guten Phono-Vorstufe — das wirkungsvollste Upgrade für jeden Plattenspieler.

Welche Tonabnehmer-Typen gibt es — und worin unterscheiden sie sich?

Es gibt vier gängige Generatorprinzipien: MM (Moving Magnet), MC Low Output, MC High Output und MI (Moving Iron). Sie unterscheiden sich darin, welches Teil am Nadelträger befestigt ist und sich bewegt — der Magnet, die Spule oder ein Eisenstück. Das hat direkte Auswirkungen auf die bewegte Masse (und damit die Abtastfähigkeit), die Ausgangsspannung, die benötigte Verstärkung und den klanglichen Charakter. Die folgende Tabelle gibt einen kompakten Überblick:

Welchen Einfluss hat der Nadelschliff auf den Klang — und welche Schlifftypen gibt es?

Der Nadelschliff bestimmt, wie präzise der Diamant den filigranen Modulationen der Schallplattenrille folgen kann. Er beeinflusst Auflösung, Hochtonverhalten, Verzerrungen in der Innenrille und den Plattenverschleiß. Grundsätzlich gilt: Je schlanker und komplexer der Schliff, desto mehr Information wird aus der Rille geholt — aber auch desto anspruchsvoller wird die Justage und desto höher fällt der Preis aus. Hier ein Vergleich der gängigsten Schlifftypen:

Was bedeutet Nadelnachgiebigkeit (Compliance) — und warum muss sie zum Tonarm passen?

Die Compliance beschreibt, wie weich oder steif die Aufhängung des Nadelträgers ist — angegeben in µm/mN (Mikrometer pro Millinewton). Zusammen mit der effektiven Masse des Tonarms bildet der Tonabnehmer ein Feder-Masse-System mit einer Resonanzfrequenz. Diese Resonanz sollte idealerweise zwischen 8 und 12 Hz liegen — unterhalb der tiefsten Musikfrequenzen, aber oberhalb typischer Störfrequenzen durch Trittschall und Plattenverwellungen. Passt die Compliance nicht zum Tonarm, kommt es zu unkontrolliertem Wackeln (bei zu hoher Compliance am schweren Arm) oder zu mangelhafter Tiefbassabtastung (bei zu geringer Compliance am leichten Arm). Faustregel: Hohe Compliance (über 20 µm/mN) passt zu leichten Tonarmen, niedrige Compliance (unter 15 µm/mN) zu mittelschweren und schweren Armen.

Brauche ich für einen MC-Tonabnehmer einen speziellen Phono-Vorverstärker?

Für Low-Output-MC-Systeme ja. Deren Ausgangsspannung liegt mit 0,1 bis 0,6 mV weit unter dem Pegel eines MM-Systems und erfordert eine deutlich höhere, zugleich extrem rauscharme Verstärkung. Dafür gibt es drei Wege: einen dedizierten MC-Phono-Vorverstärker, einen Phono-Pre mit umschaltbarem MM/MC-Eingang oder einen passiven MC-Übertrager (Step-Up-Transformer) vor einem MM-Eingang. High-Output-MC-Systeme umgehen dieses Problem — ihre Ausgangsspannung reicht für den Betrieb am Standard-MM-Eingang mit 47 kΩ, was sie zum idealen Einstieg in die MC-Welt macht. MI-Systeme sind in dieser Hinsicht genauso unkompliziert wie MM.

Was bedeutet die Abschlussimpedanz — und warum ist sie beim MC-System so wichtig?

Die Abschlussimpedanz ist der Widerstand, den der Phono-Vorverstärker dem Tonabnehmer als „Last" entgegensetzt. Bei MM-Systemen ist der Standard 47 kΩ — hier liegt die Herausforderung eher in der korrekten Eingangskapazität (pF), die stark vom Phonokabel und der Vorstufe abhängt. Zu hohe Kapazität erzeugt einen unschönen Höhenbuckel, zu niedrige einen dumpfen Klang. Bei MC-Systemen ist der optimale Abschlusswiderstand herstellerspezifisch und liegt typischerweise zwischen 20 und 1.000 Ohm. Hochwertige Phono-Vorverstärker bieten einstellbare Impedanzen, um das System auf den Tonabnehmer abzustimmen. Die richtige Impedanz entscheidet über Tonbalance, Dynamik und räumliche Abbildung — es lohnt sich, hier nach Gehör feinzutunen.

Wie lange hält ein Tonabnehmer — und woran erkenne ich, dass die Nadel verschlissen ist?

Die Lebensdauer hängt vom Nadelschliff, der Auflagekraft, dem Plattenzustand und der Pflege ab. Sphärische Nadeln halten bei normaler Nutzung etwa 500 bis 700 Stunden, elliptische bis rund 1.000 Stunden, und hochwertige Shibata- oder MicroLine-Schliffe können bei guter Pflege 2.000 Stunden und mehr erreichen. Typische Verschleißanzeichen: Der Klang wird zunehmend dumpf oder matt, Zischlaute bei Gesang nehmen zu, die Stereoabbildung verliert an Präzision, und im schlimmsten Fall beginnen Verzerrungen in lauteren Passagen. Wer regelmäßig hört, sollte die Nadel alle drei bis fünf Jahre prüfen lassen — spezielle Hifi-Fachhändler bieten Nadelprüfungen unter dem Mikroskop an.

Wie justiere ich einen Tonabnehmer richtig — worauf kommt es an?

Eine sorgfältige Justage ist der Schlüssel, um das volle Potenzial eines Tonabnehmers auszuschöpfen — und gleichzeitig die Schallplatten zu schonen. Die wichtigsten Einstellparameter sind die Auflagekraft (empfohlenen Wert des Herstellers einhalten, idealerweise mit einer digitalen Tonarmwaage messen), der Überhang (Abstand der Nadelspitze zur Tonarmachse, eingestellt mit einer Schablone), der Kröpfungswinkel und Spurfehlwinkel (werden über den Überhang mitbestimmt), der Azimut (vertikale Ausrichtung der Nadel zur Rillenebene) und der VTA (Vertical Tracking Angle — Höhe des Tonarms in Relation zur Plattenoberfläche). Gerade bei anspruchsvollen Nadelschliffen wie Shibata oder MicroLine lohnt sich jede Minute Justageaufwand. Wer unsicher ist, sollte die Ersteinstellung von einem Fachhändler vornehmen lassen — das ist gut investiertes Geld.

MM, MC oder MI — welcher Typ passt zu mir?

Es gibt keine pauschale Antwort, aber eine gute Orientierung: Wer unkompliziert Vinyl genießen möchte und einen Plattenspieler mit eingebautem oder einfachem externem Phono-Pre besitzt, ist mit einem guten MM-System hervorragend bedient. Die tauschbare Nadel hält die Folgekosten niedrig, und die hohe Ausgangsspannung stellt keine besonderen Anforderungen an die Elektronik. Wer die letzte Feinzeichnung, Räumlichkeit und Transientenpräzision sucht — und bereit ist, in eine hochwertige MC-Phono-Vorstufe zu investieren — findet in einem Low-Output-MC das Maximum an analoger Wiedergabequalität. High-Output-MC-Systeme sind der clevere Mittelweg: MC-Klangqualität ohne spezielle Verstärkung. MI-Systeme wie die von Grado oder Nagaoka bieten eine faszinierende Alternative mit körperhafter, musikalisch fließender Wiedergabe und dem Komfort tauschbarer Nadeln. Entscheidend ist am Ende nicht das Prinzip allein, sondern die Qualität der Umsetzung — und die Abstimmung auf Tonarm, Phono-Vorstufe und den eigenen Geschmack.
