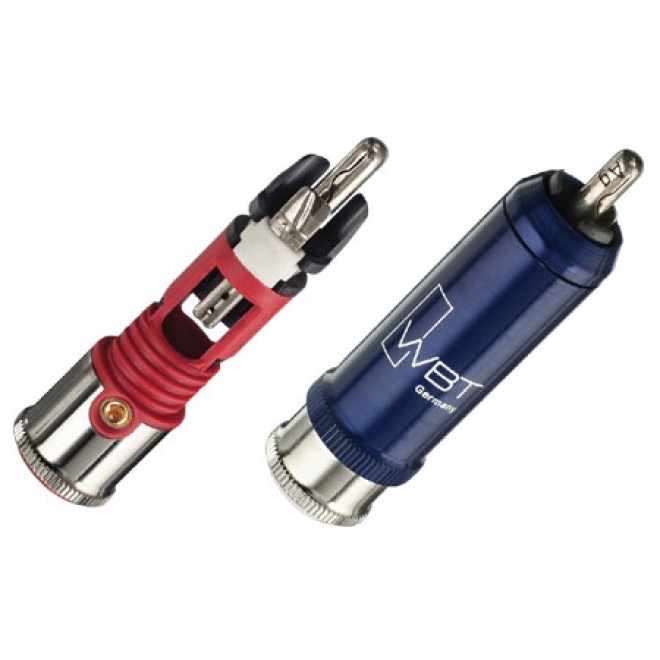

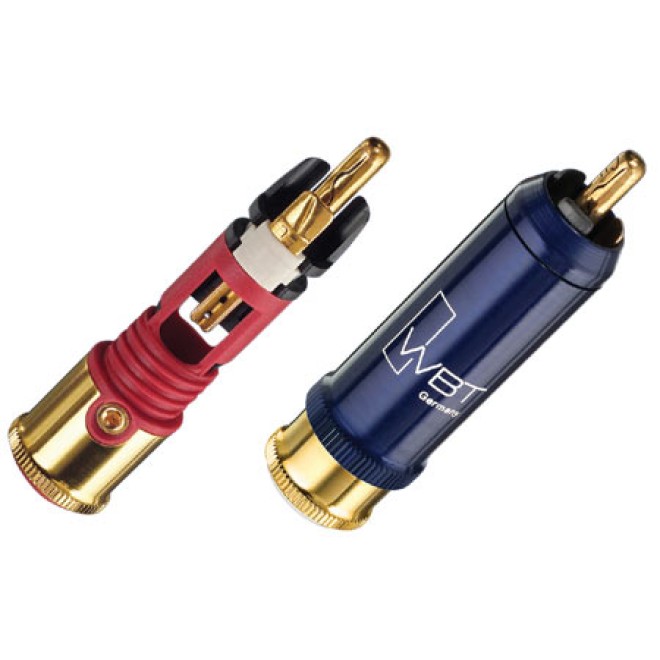

WBT-0110 Cu / Ag

High End Cinchstecker mit nextgen™ Technologie vom deutschen Stecker-Spezialisten WBT

Der Cinchstecker 0110 Cu / Ag aus der Produktserie nextgen™ von WBT ist nicht nur in der Lage analoge, sondern auch hervorragend digitale Audio- und Videosignale zu übertragen. Diese Eigenschaft spiegelt sich in einem Wellenwiderstand von 75 Ohm und einer Übertragungsbandbreite von 1 GHz wieder.

Bei der Konstruktion dieses Cinchsteckers wurde der Fokus auf die Verweidung von Wirbelströmen gelegt. Die unerwünschten Wirbelströme entstehen in Metallteilen, in deren Nähe Wechselstrom fließt. Das Resultat sind teilweise erhebliche Verzerrungen des Signals.

Bei der Auswahl des Materials für die Kontaktteile wurde ganz bewusst auf hochreines Kupfer (Version Cu) und auf Feinsilber (Version Ag) zurück gegriffen, weil sie wie allgemein bekannt mit zu den besten elektrischen Leitern gehören. Dadurch kann eine optimale Übertragung des Signals sichergestellt werden. Zusätzlich erhält das Werkstück in einem weiteren Produktionsschritt eine nickelfreie Vergoldung, womit eine Oxidation der Oberfläche und Beeinträchtigung der Kontaktqualität verhindert wird.

Mit Hilfe des Spannzangenmechanismus kann der Außenkontakt nach dem Aufstecken fest mit der Cinchbuchse verklemmt werden. Dieser Mechanismus funktioniert vergleichbar wie das Futter einer handelsüblichen Bohrmaschine. Die Verbindung erzeugt einen hohen Anpressdruck, was nicht nur zu einer sicheren Verbindung führt, sondern zugleich auch Übergangswiderstände reduziert.

Der vordere Teil dreht sich beim Festdrehen der Hülse nicht mit, weil die Klemmhülse zweiteilig ausgeführt ist. Die Kontaktelemente sind somit keiner Drehbelastung ausgesetzt. Die Hülse ist komplett isoliert, denn der Andruckkeil zwischen dem Kontakt und der Hülse besteht aus Kunststoff. Das Signal kann demnach nicht beeinflusst werden. Als weiterer positiver Effekt können Maßungenauigkeiten bei den Außenkontakten von Cinchbuchsen ausgeglichen werden. Der Mittelstift gewährleistet ebenfalls eine sichere elektrische Verbindung mit geringstmöglichem Übergangswiderstand. Erreicht wird dies durch die geschlitzte und leicht aufgebogene Konstruktion des Mittelstiftes.

Das Verlöten der Kabel kann durch die herausnehmbare zentrale Kontakteinheit vereinfacht werden. Eine Torxschraube garantiert eine sichere Zugentlastung des Kabels.

Technische Daten
