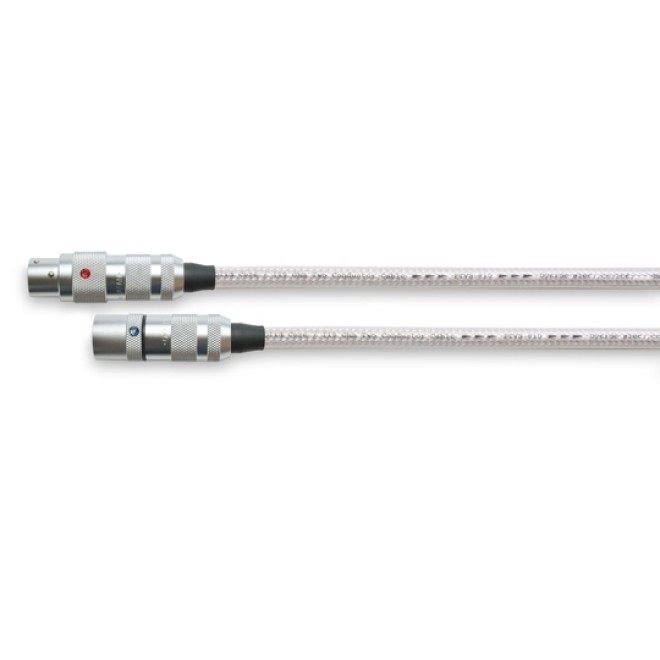

Signalkabel AR-910

High-End Audiozubehör vom japanischen Spezialisten OYAIDE

Die Auswahl der Verbindung ist einer der wichtigsten Faktoren, die die Qualität der Übertragungsfähigkeit eines Verbindungskabels bestimmen. Um das ultimative Analog- / Digital-Hybrid-Verbindungskabel zu produzieren, hat die Firma OYAIDE begonnen, eine Sichtung der besten XLR-Stecker durchzuführen, nachdem der FTVS-910 veröffentlicht wurde, einer doppelachsigen Verbindungen aus reinem Silber. Als Ergebnis von wiederholten Hörtests wurde der originale XLR-Anschluss (FOCUS 1) als der Anschluss mit der besten Performance identifiziert. Das Zusammenwirken zwischen FTVS-910 und FOCUS 1 hat erstaunliche Fortschritte gemacht im Bereich verlustfreie und natürliche Signalübertragung. Das AR-910 wird ausschließlich aus hochwertigen Materialien gefertigt und wird Ihr Hörvergnügen radikal in neue Höhen heben.

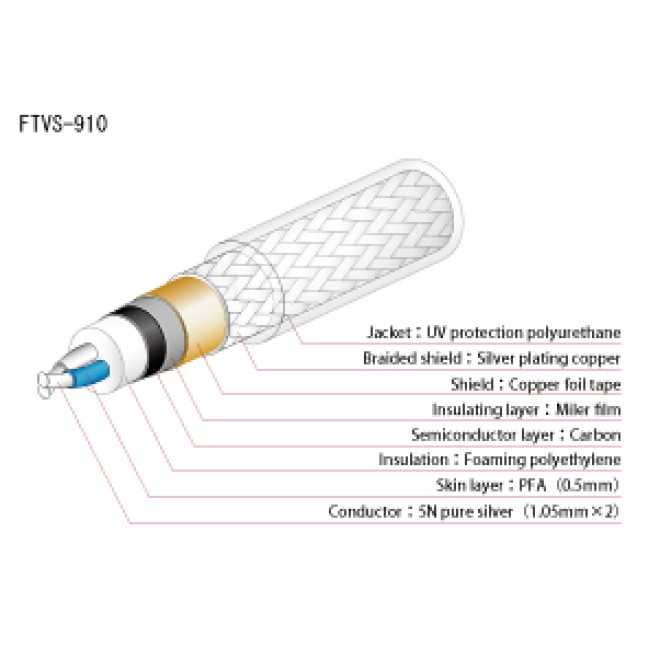

Das markanteste Merkmal der Signalkabel AR-910 ist ihr Leiter aus 5N reinem Silber, der durch moderne Herstellungsverfahren einschließlich der Stranggussverfahren in einem elektrischen Hochfrequenzofen, 19 Kaltwalzstufen, einem Ziehprozess und einem abschließenden Glühen produziert wird. Der Isolator ist auch für die Verbesserung der Übertragungsfähigkeit des Kabels verantwortlich. Zum Zwecke der Verminderung von Signalverlusten verwendet OYAIDE PFA mit seinen ausgezeichneten elektrischen Isolierungseigenschaften und seiner geringen elektrischen Permittivität. Außerdem wurde der Werkstoff PE (Polyethylen) ausgewählt, um die Dielektrizitätskonstante auf ein Minimum zu senken und die Flexibilität des Kabels zu erhöhen. Die Schichtung dieser verschiedenen Materialien verbessert nicht nur die elektrischen Funktionen des Kabels, sondern dämpft auch interne Vibrationen, die durch die Änderung des Resonanzpunktes entstehen. Der extrem leise Hintergrund des AR-910 wird von einer Abschirmung mit innovativer Dreischichtstruktur erzielt. Die erste Halbleiterschicht dämpft Störgeräusche und elektrische Mikrowellen. Die zweite Kupferfolienabschirmung dient dem Schutz gegen Hochfrequenzstörungen. Die dritte versilberte Mesh-Abschirmung schützt vor Niederfrequenz-Rauschen. Als weiteres Highlight wird der FOCUS 1, der Original XLR-Stecker, an die Klemmen des AR-910 angebracht. Mit seiner One-Touch Push-Pull-Funktion, der Zugentlastung und dem Kugellagerschließsystem, ermöglicht er sauberes Einsetzen und starke Haltefähigkeit.

Die Materialien wurden streng für die ultimative Qualität untersucht. Der Messingkörper ist stark verchromt. Die Kontaktstifte sind aus Phosphorbronze und Silber / Rhodium plattiert. Jede Komponente wird mit bemerkenswerter Genauigkeit von CNC-Systemen verarbeitet.

Der Leiter

Reines Silber ist das beste Material für die Hochgeschwindigkeitsübertragung wegen seiner guten elektrischen Leitfähigkeit, die weit über hochreinem Kupfer liegt. Da jedoch weiterhin der Silberpreis immer höher steigt, ist es nicht nur eines der seltensten Metalle, sondern auch eines der wertvollsten. Für den Kern der FTVS-910 wird 5N reines Silber verbaut, das mit seiner Schmuckqualität weit besser ist als die übliche Industriequalität. Nachdem der Werkstoff in einem Keramiktiegel geschmolzen wurde, wird das Material in Rundstäbe mit 15 mm Durchmesser geformt. Es schrumpft im Durchmesser durch 19 Wiederholungen des Kaltwalzprozesses. Danach wird der Silberdraht weiter auf 1,05 mm durch ein Tiefziehverfahren reduziert. Nach dem letzten Walzvorgang und der Spiegeloberflächenbearbeitung, werden die Spannung und Dehnung, die durch das Ziehverfahren erzeugt werden, langsam durch einen langen Glühvorgang in einem elektrischen Hochfrequenzofen (befüllt mit inaktiven Gas) minimiert. Die fertigen ultra reinen Silberdrähte werden sofort in Stickstoffgas verpackt und sicher bis zum nächsten Prozess gelagert.

Die dreilagige Abschirmungsstruktur

Das übergeordnete Ziel bei der Entwicklung war unbegrenzte Transparenz. Der extrem leise Hintergrund des FTVS-910 wird von einer Abschirmung mit Dreischichtstruktur erzeugt. Die erste Halbleiterschicht dämpft Störgeräusche und elektrische Mikrowellen. Die zweite Kupferfolienabschirmung dient dem Schutz gegen Hochfrequenzstörungen. Die dritte versilberte Mesh-Abschirmung schützt vor Niederfrequenz-Rauschen. Es schützt auch gegen hochfrequentes Rauschen mittels des Skin-Effektes an der Versilberung .

Die Halbleiterschicht

Obwohl PFA umfangreiche elektrische Eigenschaften besitzt, mussten die Konstrukteure ein Verfahren zum Abbau statischer Elektrizität entwickeln. Wenn das Signal in einem Kabel fließt, erzeugt es extrem schwachen Schwingungen, die die Entladung der elektrischen Corona verursachen. Um dieses Problem zu lösen, haben hat OYAIDE Carbon-PE als Halbleiterschicht eingebaut. Durch die Ummantelung der Außenseite nur der ersten Isolationsschicht, hilft diese Halbleiterschicht die statische Aufladung der PFA-Schicht in einer geordneten Weise zu entladen.

Die Außenseite

Die schöne und klare Ummantelung aus Urethan begeistert durch ihre ausgezeichnete mechanische Festigkeit und behält immer ein stabiles Niveau von Härte bei, ohne von Temperaturänderungen beeinflusst zu werden. Darüber hinaus bietet das Polyurethan aufgrund seiner hohen Dämpfung und Elastizität eine leistungsstarke Isolierung gegen Vibrationen.

Die Originalität

Die One-Touch Push-Pull-Funktion ist ein völlig neues Verriegelungssystem. Sie können nur durch das Einsetzen des FOCUS 1 verriegeln und durch simples Ziehen des Spitzenringes wieder entriegeln. Das Kugellagersystem, das durch Ultrapräzisionsbearbeitung hergestellt wird, wird für diesen Verriegelungsmechanismus verwendet. Diese Funktionen liefern eine glatte und ausgereifte Steckverbindung. Darüber hinaus wird eine innovative Idee für den Kontakt des FOCUS1 genutzt. Der erste Kontaktstift (Erde) ist 3 mm länger als die anderen Stifte, so dass er schnell Kontakt schließt zum Zweck des Schutzes von Knackgeräuschen während des Momentes des Verbindungsschlusses. Durch die Anwendung eines Clumping Systems ist es möglich, gleichzeitig Massekabel zu verbinden und dem Kabel Stabilität zu bieten.

Das Material

Die Kontaktstifte von FOCUS 1 sind aus Phosphorbronze gefertigt, die durch CNC-Fräsung gefräst sind. Nach sorgfältiger maschinellen Abrasivbearbeitung werden Silber (innen) und Rhodium (außen) direkt auf sie plattiert. Dann werden diese Stifte in hochsteifes 30% glasfaserverstärktes PBT geformt, die eine High-Speed-Vibrationsdämpfung gewährleisten. Der Korpus und das Gehäuse, ebenfalls durch CNC-Verfahren hergestellt, weisen eine hohe Dichte und eine hohe Abschirmungsleistung auf im Vergleich zu einer bestehenden Korpus mittels Wachsausschmelzverfahren. Für die Oberflächenbehandlung kommt eine Hartverchromung zum Einsatz.

Die Verwendbarkeit

Aufgrund seiner 12 mm Kabelaußendurchmessers (bei entfernter Kabeldurchführung) gibt es unendlich viele Möglichkeit für Do-It -Yourself Anwendungen. Die modifizierte Einführungsöffnung macht die Kabelinstallation einfacher und vermeidet Kabeltrennung durch Biegen. Weiterhin ist ein Gummiring an der Verbindungsstelle des Körpers und dem Gehäuse installiert, der als Vibrationsdämpfer und Halteschutz wirkt.

Das Design

Das Design des FOCUS 1 erinnert an die Linse einer Kamera, die zu subtilen und exquisiten Bildprojekte inspiriert. Für die Identifizierung von Kanal L und R sind Swarovski Strass in den Farben blau und rot auf die Oberfläche des Körpers eingefasst. Die Schönheit des Korpusdesign und der Glanz der Swarovski Elemente unterstreichen die Attraktivität des Produkts und erzeugen zu Recht eine hohe Erwartungshaltung.
