Kable gramofonowe – czyste połączenie zapewniające analogowy dźwięk
Dobry kabel gramofonowy to znacznie więcej niż tylko połączenie – to klucz do uzyskania czystego, pozbawionego szumów sygnału muzycznego między gramofonem a wzmacniaczem. Szczególnie w przypadku wrażliwych systemów z wkładką typu Moving Magnet (MM) lub Moving Coil (MC) jakość kabla ma słyszalny wpływ na brzmienie. W Klangheimat znajdziesz starannie wyselekcjonowany asortyment kabli do gramofonów renomowanych producentów, takich jak Cardas, Van den Hul, Kimber Kable czy AudioQuest.
|
Złącze
RCA / DIN / XLR
|
Zakres poziomu
Poziom phono (mV / µV)
|
Typowa długość
1,0 – 1,5 m
|
|
Materiał przewodów
OFC, OCC, srebro
|
Ekranowanie
Wielowarstwowe + uziemienie
|
Zastosowanie
Gramofon ↔ przedwzmacniacz gramofonowy
|
Dlaczego warto stosować specjalne kable do gramofonów?
Kabel gramofonowy musi przenosić najdelikatniejsze sygnały analogowe – i to na jak najkrótszym odcinku bez zakłóceń. Podczas gdy kabel cinch o wysokim poziomie sygnału dostarcza około 200 mV, sygnał z systemu MM mieści się w zakresie 3–5 mV, a system MC zazwyczaj generuje jedynie 0,2–0,5 mV. Przy takich poziomach nawet najmniejsze zakłócenia natychmiast ujawniają się w postaci szumu, trzasków lub obcych dźwięków. Dlatego stosuje się tutaj ekranowane kable do gramofonów o niskiej pojemności, wyposażone w precyzyjne wtyki, które zapewniają również bezpieczne poprowadzenie oddzielnego przewodu uziemiającego.
Czym charakteryzuje się dobry kabel gramofonowy
Wysokiej jakości kable gramofonowe wykorzystują miedź beztlenową (OFC), a w klasie najwyższej – miedź monokrystaliczną (OCC) lub najdelikatniejsze żyłki srebrne. Kluczowe znaczenie ma wielowarstwowe ekranowanie – zazwyczaj połączenie folii i gęstego oplotu – które chroni sygnał przed zakłóceniami elektromagnetycznymi. Co najmniej równie ważne są właściwości pojemnościowe: na metr kabla powinno przypadać jak najmniej pikofaradów, ponieważ w systemach MM całkowita pojemność kabla i przedwzmacniacza gramofonowego bezpośrednio determinuje charakterystykę częstotliwościową w zakresie wysokich tonów. Oddzielny przewód uziemiający o niskiej impedancji zapobiega powstawaniu pętli szumowych i różnic potencjałów między ramieniem gramofonowym a przedwzmacniaczem gramofonowym.
|
Systemy MM
Napięcie wyjściowe 3–5 mV. Wrażliwe na całkowitą pojemność kabla i wejścia gramofonowego. Niska pojemność kabla jest niezbędna.
|
Systemy MC
Napięcie wyjściowe 0,2–0,5 mV. Pojemność odgrywa mniejszą rolę, za to absolutnie kluczowe znaczenie ma doskonałe ekranowanie.
|
Symetryczne (XLR)
Prawdziwa symetryczna transmisja sygnału gramofonowego – ma sens tylko w przypadku systemów MC i symetrycznych przedwzmacniaczy gramofonowych. Maksymalny stosunek sygnału do szumu.
|
Złącza, wtyki i warianty podłączeń
Po stronie gramofonu powszechnie stosowane są trzy warianty połączeń: stałe gniazda Cinch w urządzeniu, 5-pinowa wtyczka DIN na ramieniu gramofonowym oraz coraz częściej gniazda XLR do transmisji symetrycznej. Po stronie przedwzmacniacza odpowiednikiem jest prawie zawsze złącze Cinch (RCA) lub XLR. Wybór odpowiedniego wariantu połączenia zależy od gramofonu, ramienia gramofonowego i przedwzmacniacza gramofonowego – najlepiej, aby przewody były jak najkrótsze, wyposażone w wysokiej jakości wtyki zapewniające pewne połączenie mechaniczne oraz starannie zlutowane przejścia.
DIN ramienia gramofonowego, Cinch czy XLR – co w jakiej sytuacji?
Wysokiej jakości ramiona gramofonowe – na przykład marek Rega, SME czy Linn – przekazują sygnał za pomocą 5-pinowego złącza DIN. W tym przypadku uzyskuje się najkrótszą drogę sygnału: okablowanie wewnątrz ramienia gramofonowego biegnie bezpośrednio i nieprzerwanie aż do kabla gramofonowego. Gniazda Cinch na obudowie gramofonu są wygodne, ale oznaczają dodatkowe miejsce lutowania i zazwyczaj drugą, krótszą ścieżkę wewnętrzną. Złącze XLR-Phono to wariant bezkompromisowy: bez uziemienia, odporny na szumy, jednak ma sens tylko wtedy, gdy oba urządzenia posiadają prawdziwie symetryczne obwody phono.
Przewód uziemiający – dlaczego jest niezbędny
W odróżnieniu od zwykłego kabla sygnałowego, każdy kabel gramofonowy posiada dodatkowy przewód uziemiający – zazwyczaj w postaci oddzielnego czarnego kabla z końcówką zaciskową podłączoną do przedwzmacniacza gramofonowego. Przewód ten łączy obudowę ramienia gramofonowego lub złącze rurowe ramienia z punktem masy przedwzmacniacza gramofonowego i zapobiega powstawaniu różnic potencjałów. Brak połączenia lub jego słaby kontakt objawia się wyraźnie słyszalnym szumem o częstotliwości 50 Hz. Wysokiej jakości kable gramofonowe wykorzystują w tym celu solidne końcówki kablowe lub wtyki bananowe o dużym przekroju styku.
Zrozumieć pojemność – parametr charakterystyczny dla systemów MM
W przypadku wkładek typu Moving Magnet indukcyjność wkładki, impedancja wejściowa przedwzmacniacza gramofonowego (typowo 47 kΩ) oraz całkowita pojemność wynikająca z połączenia kabla i wejścia gramofonowego tworzą obwód rezonansowy, który determinuje charakterystykę częstotliwościową w zakresie wysokich tonów. Większość producentów wkładek MM podaje optymalny zakres wartości wynoszący około 100–300 pF. Wysokiej jakości kable gramofonowe mają zazwyczaj 50–100 pF/m, dzięki czemu oba elementy – kabel i wejście – mieszczą się razem w odpowiednim przedziale. W Klangheimat chętnie doradzimy Państwu, który kabel będzie pasował do Państwa wkładki i przedwzmacniacza gramofonowego.
Porównanie: RCA-Phono · DIN-Tonarm · XLR-Phono
| Kryterium | RCA-Phono | Ramię gramofonowe DIN | XLR-Phono |
|---|---|---|---|
| Przepływ sygnału | niesymetryczne | niesymetryczne (5-pinowe) | symetryczne |
| Ścieżka sygnału | 2 punkty lutownicze z każdej strony | przelotowe od ramienia gramofonowego | przelotowe + symetryczne |
| Wrażliwość na szumy | średnia (ważne jest ekranowanie) | niska (krótka odległość) | bardzo niska (CMRR) |
| Wymagania | dowolny gramofon | ramię gramofonowe zgodne z normą DIN (Rega, SME, Linn) | prawdziwy symetryczny przedwzmacniacz gramofonowy |
| Przewód uziemiający | wymagany osobno | przez styk DIN lub osobno | zazwyczaj nie jest konieczne |
Który kabel gramofonowy pasuje do Twojego sprzętu?
Wysokiej jakości kabel łączący gramofon ze wzmacniaczem minimalizuje straty, redukuje szumy i zapewnia zrównoważony obraz dźwiękowy. Wybór zależy od trzech czynników: typu wkładki (MM lub MC), rodzaju złącza (RCA, DIN lub XLR) oraz wejścia gramofonowego. Zalecamy dobór kabla odpowiedniego do klasy wkładki i przedwzmacniacza gramofonowego – system MC za 2 000 € zasługuje na coś więcej niż standardowy kabel. Skorzystaj z indywidualnego doradztwa w Klangheimat i znajdź odpowiedni kabel gramofonowy do swojego zestawu.
FAQ dotyczące kabli gramofonowych
Czym różni się kabel phono od zwykłego kabla cinch?
Kabel phono przenosi sygnały o bardzo niskim poziomie, rzędu kilku milivoltów – zwykły kabel cinch pracuje z poziomami około 50–1000 razy wyższymi. Dlatego kabel gramofonowy wymaga szczególnie gęstego ekranowania chroniącego przed zakłóceniami elektromagnetycznymi, możliwie najniższej pojemności na metr oraz oddzielnego przewodu uziemiającego. Wizualnie oba typy kabli wyglądają podobnie – jednak pod względem elektrycznym wymagania są znacznie różne.
MM czy MC – czy każdy system wymaga innego kabla?
Oba systemy stawiają różne wymagania. W przypadku systemów MM decydujące znaczenie ma pojemność kabla, ponieważ wraz z pojemnością wejściową przedwzmacniacza gramofonowego determinuje ona przebieg wysokich tonów – kabel o niskiej, określonej pojemności (typowo 50–100 pF/m) jest tu niezbędny. Systemy MC są mniej wrażliwe na pojemność, za to ze względu na bardzo niskie poziomy sygnału tym ważniejsze jest doskonałe ekranowanie. Wiele wysokiej jakości kabli gramofonowych jest zaprojektowanych tak, aby optymalnie działały w obu typach systemów.
Do czego służy oddzielny przewód uziemiający?
Przewód uziemiający łączy obudowę lub ramię gramofonu z punktem masy przedwzmacniacza gramofonowego. Zapewnia on, że oba urządzenia znajdują się na tym samym potencjale masy, co zapobiega powstawaniu pętli szumu. Brak połączenia lub słaby kontakt powoduje wyraźnie słyszalny szum o częstotliwości 50 Hz. Dlatego w dobrych kablach gramofonowych stosuje się solidne końcówki kablowe lub wtyki bananowe o dużym przekroju styku.
Jak długi powinien być kabel gramofonowy?
Tak krótki, jak to możliwe, tak długi, jak to konieczne. Standardowe długości to 1,0 do 1,2 m – przy takich długościach całkowita pojemność pozostaje w zakresie niebudzącym zastrzeżeń, a zakłócenia są minimalne. W przypadku systemów MM długość kabla ma szczególne znaczenie ze względu na pojemność; znacznie dłuższy kabel może zauważalnie zmienić charakterystykę częstotliwościową. Systemy MC są mniej wrażliwe na długość, jednak również w tym przypadku należy skrócić kabel do niezbędnego minimum.
Co oznaczają wartości w pF podawane dla kabli gramofonowych?
Pikofarad (pF) określa pojemność na metr. Suma tej wartości z pojemnością wejściową przedwzmacniacza gramofonowego daje pojemność całkowitą, która wraz z indukcyjnością wkładki gramofonowej określa zakres rezonansu w wysokich tonach. Producenci wkładek MM zazwyczaj podają zakres 100–300 pF, w którym ich system działa optymalnie. Na przykład w przypadku kabla o pojemności 80 pF/m i pojemności wejściowej 100 pF całkowita pojemność wynosi 180 pF – jest to typowa wartość, która nie stanowi problemu.
RCA-Phono czy XLR-Phono – co jest lepsze?
XLR-Phono jest w zasadzie rozwiązaniem bezkompromisowym, ponieważ sygnał jest przesyłany symetrycznie, a zakłócenia w trybie wspólnego prądu są skutecznie tłumione. Warunkiem jest jednak, aby zarówno przedwzmacniacz gramofonowy, jak i ramię gramofonowe były rzeczywiście wykonane symetrycznie – zwykły kabel XLR podłączony do niesymetrycznego wejścia nie przynosi żadnych korzyści. RCA-Phono to najbardziej uniwersalne rozwiązanie, które przy prawidłowym wykonaniu zapewnia najwyższą jakość dźwięku.

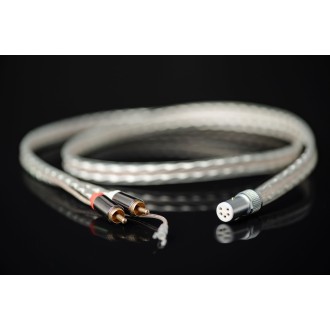

Mój gramofon ma 5-pinowe złącze DIN na ramieniu – co to oznacza?
Wysokiej jakości ramiona gramofonowe marek Rega, SME, Linn lub Pro-Ject przekazują sygnał bezpośrednio z rurki ramienia na zewnątrz za pomocą 5-pinowego złącza DIN – bez dodatkowego lutowania w obudowie gramofonu. Zapewnia to najkrótszą, nieprzerwaną ścieżkę sygnału. W tym celu potrzebny jest kabel gramofonowy z wtykiem DIN z jednej strony i wtykiem Cinch lub XLR z drugiej. W tym przypadku szczególnie wysokiej jakości kabel opłaca się pod względem brzmienia.
Czy wysokiej jakości kabel gramofonowy opłaca się również w przypadku gramofonu dla początkujących?
W przypadku gramofonu dla początkujących w przedziale cenowym 300–500 € kabel phono za 800 € rzadko będzie miał sens, jednak dobry kabel w przedziale 100–250 € może już w tym przypadku słyszalnie zredukować szumy i ustabilizować obraz dźwiękowy. Ogólna zasada brzmi: kabel powinien być dopasowany do klasy wkładki gramofonowej i przedwzmacniacza gramofonowego. Systemy wyższej klasy odniosą odpowiednio większe korzyści z zastosowania audiofilskiego kabla gramofonowego.
Jak zredukować szum w moim zestawie gramofonowym?
Szum ma prawie zawsze jedną z trzech przyczyn: brakujący lub źle podłączony przewód uziemiający, pętlę szumową spowodowaną wieloma punktami uziemienia lub zakłócenia elektromagnetyczne. Najpierw sprawdź połączenie uziemiające w przedwzmacniaczu gramofonowym, trzymaj kabel gramofonowy z dala od kabli zasilających i unikaj ustawiania gramofonu i przedwzmacniacza gramofonowego jeden na drugim. Wysokiej jakości, dobrze ekranowany kabel jest tu podstawą.
Którzy producenci sprawdzili się w dziedzinie kabli gramofonowych?
W segmencie audiofilskim szczególnie ugruntowali swoją pozycję tacy producenci jak Cardas, Van den Hul, Kimber Kable i AudioQuest. Cardas znany jest z cichego, organicznego brzmienia, Van den Hul z bogatych w szczegóły, neutralnych kabli gramofonowych, Kimber Kable z charakterystycznej plecionej struktury żył, a AudioQuest z konsekwentnie zróżnicowanej oferty, od klasy podstawowej po referencyjną. W Klangheimat oferujemy wybrane modele tych producentów i na życzenie porównujemy je z Państwem bezpośrednio na Państwa sprzęcie.
Odkryj kable gramofonowe już teraz w Klangheimat
W naszym asortymencie znajdą Państwo wyselekcjonowane kable do gramofonów renomowanych producentów – zarówno klasyczne z wtykami cinch, z przyłączem DIN na ramieniu gramofonu, symetryczne w standardzie XLR, jak i wersje high-endowe z srebrnymi żyłkami. Służymy Państwu indywidualnym doradztwem, chętnie również w ramach bezpośredniego porównania brzmienia w naszym studiu w Waakirchen. Dzięki temu znajdą Państwo kabel gramofonowy, który idealnie pasuje do Państwa zestawu gramofonowego i Państwa wyobrażenia o idealnym brzmieniu analogowym.
