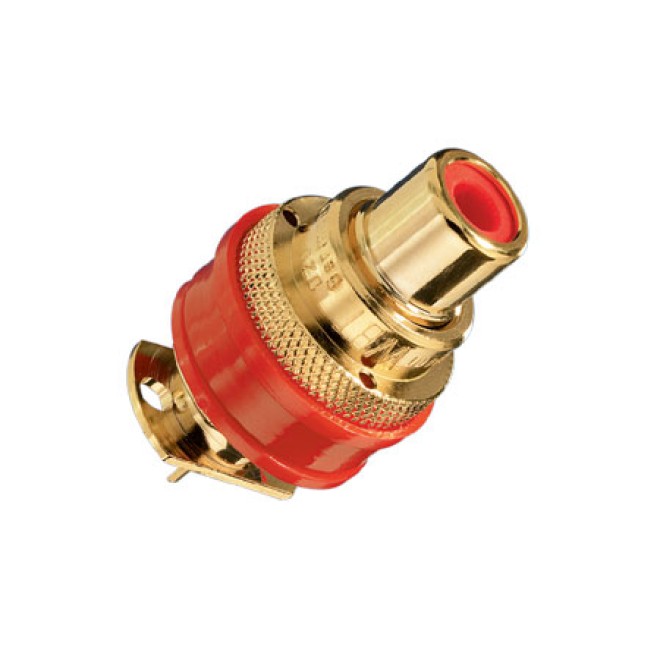

• WBT-0201 - biały - Gniazdo Cinch

High End Cinchbuchse der classic line vom deutschen Stecker-Spezialisten WBT - 24 Karat Vergoldung

Datenblätter

Kurzbeschreibung der Buchse

Die Cinchbuchse WBT-0201 besitzt eine Isolierung im Innern aus hitzebeständigem Teflon (Teflon ist eine eingetragene Marke von Dupont). Beim Verlöten der Anschlusskabel stellt dieses Material einen Vorteil dar, insbesondere bei der höheren Löttemperatur von bleifreiem Lötzinn.

Besonderer Wert wurde auf die Auswahl des passenden Materials für den Außenkontakt gelegt: eine spezielle Kupferlegierung. Dadurch kann eine optimale Übertragung des Signals sichergestellt werden. Zusätzlich erhält das Werkstück in einem weiteren Produktionsschritt eine nickelfreie Vergoldung (24 Karat), womit eine Oxidation der Oberfläche und Beeinträchtigung der Kontaktqualität verhindert wird.

Beim Innenkontakt entschieden sich die Entwickler für eine Variante als aktiver Federkontakt. Bei dieser Bauweise werden auf den Mittelstift des Cinchsteckers Doppelprismen-Kontaktflächen von einem umschließenden Bronze-Federring gepresst. Das Ergebnis ist ein zuverlässiger Kontaktschluss, auch bei Verwendung nicht normgerechter Cinchstecker oder bei merhfachen Steckzyklen. Der Innenkontakt selbst besteht aus reinem und hochleitendem Elektrolytkupfer, welches zusätzlich nickelfrei direktvergoldet wird.

Zusätzlich zum eigentlichen Produkt werden Einbauisolierungen mitgeliefert. Die Vorteile dieser Isolierungen sind: isolierte und verdrehsichere Montage sowie Gewährleistung der Polkennung. Ein weiterer Bestandteil sind Kontermuttern und Doppelstufenscheiben mit Nase.

Technische Daten
