Czym jest headshell i jaką pełni funkcję w gramofonie?

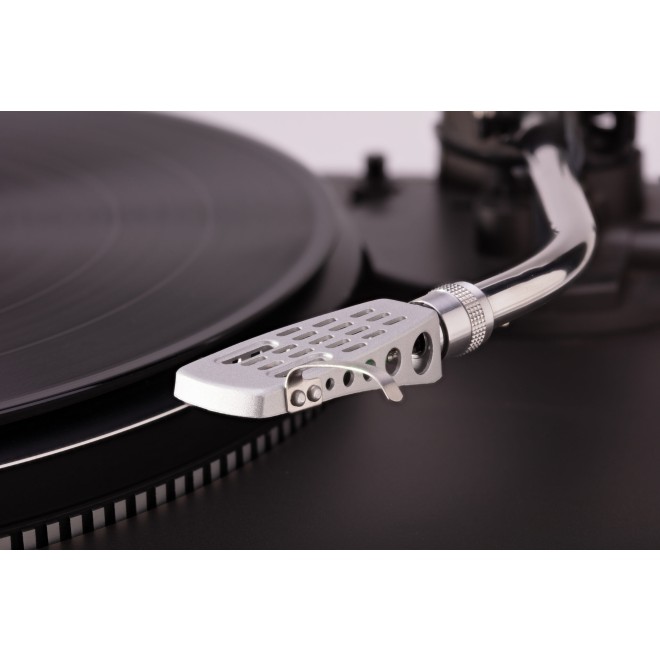

Headshell to element łączący ramię gramofonowe z wkładką gramofonową. Mocuje się go na końcu rury ramienia — przez zatrzask bagnetowy lub na śruby — i utrzymuje wkładkę (układ igła-korpus) w odpowiedniej pozycji. Cztery delikatne przewody sygnałowe wkładki przeprowadzone są przez headshell do wewnętrznego okablowania ramienia. Headshell to jednak znacznie więcej niż prosty uchwyt: jej masa, materiał i właściwości rezonansowe mają bezpośredni wpływ na dynamiczne zachowanie układu odczytu — a tym samym na jakość dźwięku wydobywanego z rowka płyty.

Który system mocowania pasuje do mojego gramofonu — i jak go rozpoznać?

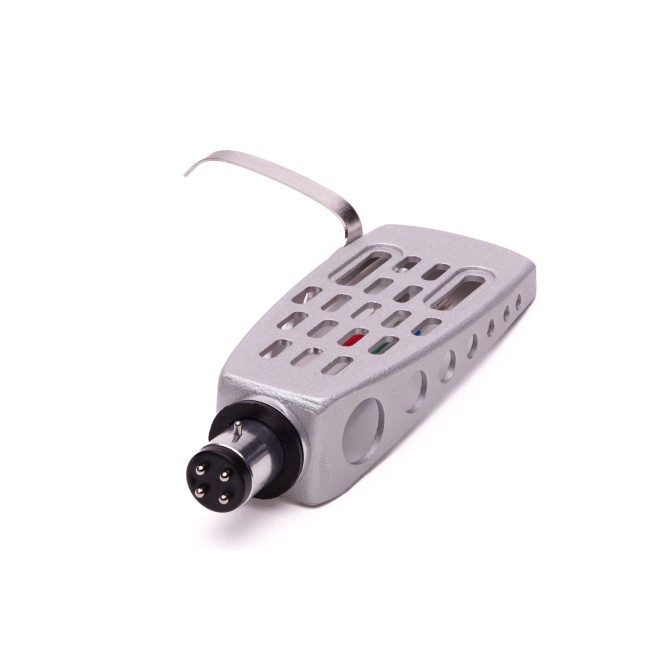

Zdecydowanie najpowszechniejszym standardem jest złącze SME (zwane też „uniwersalnym złączem headshell"): owalny zacisk z blokadą obrotową, stosowany w zdecydowanej większości japońskich i europejskich ramion gramofonowych — m.in. Technics, Audio-Technica, Ortofon, Jelco i wielu innych. Istnieją też złącza własnościowe, jak system Linn, a także ramiona stałe, w których headshell w ogóle nie jest wymienna. Przed zakupem zawsze sprawdź instrukcję obsługi swojego gramofonu lub skonsultuj się ze specjalistycznym sprzedawcą — niekompatybilne złącze nie da się zaadaptować bez ingerencji technicznej.

Jaką różnicę brzmieniową robi materiał headshell — aluminium, magnez czy carbon?

Materiał w dużej mierze determinuje, jak headshell reaguje na rezonanse wytwarzane przez wkładkę i samą płytę. Aluminium to klasyczny wybór: tanie, dobrze tłumiące i tolerancyjne wobec większości wkładek. Magnez jest jednocześnie lżejszy i sztywniejszy — jego wysoka sztywność właściwa przesuwa niepożądane rezonanse własne w niekrytyczne zakresy częstotliwości, co przekłada się na bardziej precyzyjny i szczegółowy dźwięk. Włókno węglowe (carbon) oferuje najlepszy stosunek sztywności do masy, skutecznie tłumi drgania wewnętrzne i jest szczególnie cenione w systemach wysokiej klasy. Ogólna zasada jest prosta: im lepsza wkładka, tym bardziej opłaca się zainwestować w headshell z magnezu lub carbonu — tylko wtedy wkładka może w pełni pokazać swoje możliwości.

Jak ważna jest masa headshell i jak wpływa na ustawienie ramienia?

Masa headshell to kluczowy parametr przy strojeniu układu. W połączeniu z podatnością (compliance) wkładki, efektywna masa ramienia — na którą headshell ma istotny wpływ — wyznacza częstotliwość rezonansową całego systemu. Optymalnie powinna ona wynosić od 8 do 12 Hz: zbyt niska i ramię staje się podatne na rezonanse rumu silnika; zbyt wysoka i układ ma problemy z wygiętymi płytami oraz zakłóceniami niskich częstotliwości. Headshelle są dlatego dostępne w różnych klasach wagowych, zazwyczaj od 7 do 15 gramów. Wielu producentów dostarcza dodatkowe obciążniki umożliwiające precyzyjne dostrojenie efektywnej masy — cenne narzędzie przy wkładkach o bardzo wysokiej lub bardzo niskiej podatności.

Czy każdą wkładkę można zamontować w każdej headshell?

W zasadzie tak — pod warunkiem, że wkładka spełnia standardowy rozstaw otworów montażowych pół cala (½"), stosowany przez praktycznie wszystkie popularne systemy MM i MC. Otwory w headshell są zaprojektowane właśnie pod ten standard. To, co się różni, to zakres regulacji wzdłużnej: upewnij się, że Twoja headshell oferuje wystarczający margines do prawidłowego ustawienia overhang, zgodnie z długością ramienia i wybraną geometrią minimalizacji zniekształceń (Baerwald, Stevenson lub Löfgren). Niektórzy producenci oferują headshelle z podłużnymi szczelinami zamiast stałych otworów — dają one znacznie większą swobodę przy wstępnej regulacji i wyraźnie ułatwiają wyrównanie geometrii.

Jak prawidłowo zamontować wkładkę w headshell — na co zwrócić uwagę?

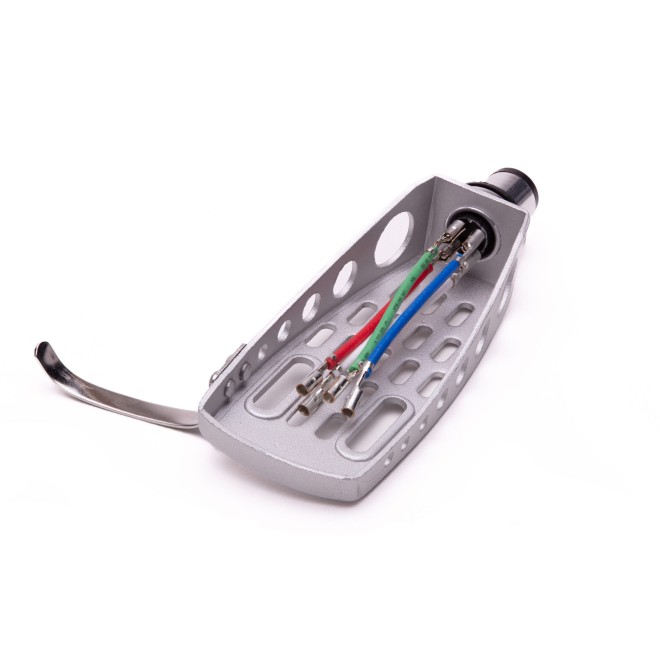

Montaż wymaga staranności, ale nie specjalistycznych narzędzi. Najpierw podłącz cztery kolorowe zaciskowe przewody (leads headshell) do pinów wkładki — czerwony prawy (+), zielony prawy (−), biały lewy (+), niebieski lewy (−). Następnie przymocuj wkładkę do headshell za pomocą dołączonych miniaturowych śrub i nakrętek, nie finalizując jeszcze overhang ani azymutu. Po zamontowaniu zestawu w ramieniu użyj szablonu do wyrównania, aby ustawić prawidłowy overhang, sprawdź azymut (wkładka prostopadle do płyty), zweryfikuj kąt offset, a na końcu ustaw siłę nacisku igły oraz kompensację antyskating. Dopiero po potwierdzeniu wszystkich parametrów dokręć śruby montażowe — pewnie, ale bez nadmiernej siły, aby nie naprężać korpusu wkładki.

Czy dobra headshell ma sens przy wkładce ze średniej półki?

Tak — i jest to jeden z najbardziej niedocenianych upgradów w całym torze analogowym. Wysokiej jakości headshell z magnezu lub carbonu redukuje pasożytnicze rezonanse, które w przeciwnym razie rozmywają szczegóły i zawężają scenę dźwiękową. Nawet wkładka ze średniej półki może wyraźnie zyskać na osiągach, gdy zostanie osadzona w pozbawionej rezonansów, precyzyjnie wykonanej headshell — zamiast być ściśnięta w ciężkiej, budżetowej obudowie aluminiowej. Odwrotnie: droga wkładka MC w nieodpowiedniej headshell nigdy nie osiągnie swoich prawdziwych możliwości. Headshell nie jest dodatkiem — to pełnoprawne ogniwo toru sygnałowego i jedno z najbardziej opłacalnych ulepszeń dostępnych w odtwarzaniu analogowym.
