Ustawianie wagi przetwornika: Profesjonalny przewodnik po idealnej wadze śledzenia

Każdy poważnie zaangażowany w odtwarzanie płyt winylowych szybko zdaje sobie sprawę, że prawidłowe ustawienie wagi wkładki nie jest szczegółem, ale podstawą wszystkiego, co następuje później. Określa ona siłę, z jaką igła śledzi drobne modulacje rowka płyty - a zatem ile muzyki, dynamiki i przestrzeni z rowków faktycznie dociera do słuchacza.

Waga śledzenia (zwana również siłą śledzenia lub pionową siłą śledzenia - VTF ) jest jednym z najbardziej krytycznych ustawień gramofonu. Ma ona bezpośredni wpływ na jakość dźwięku, żywotność płyt i zużycie wkładki. Idealnie dopasowana kombinacja wagi wkładki, antyskatingu i geometrii ramienia jest warunkiem wstępnym, aby wysokiej jakości system mógł w pełni wykorzystać swój potencjał.

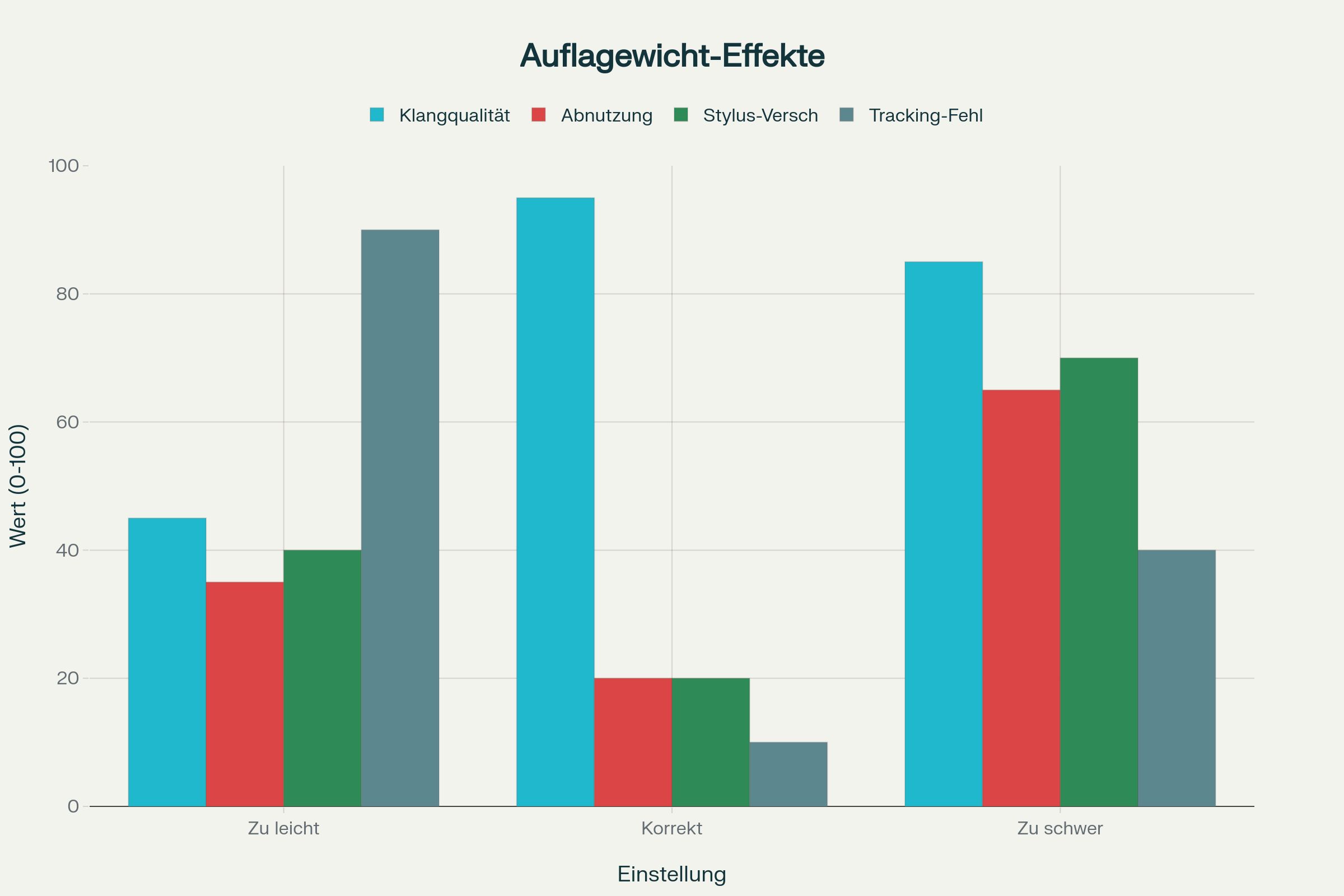

Schematyczna ilustracja: Jak zbyt niska, prawidłowa i zbyt wysoka waga śledzenia wpływa na dźwięk, zużycie i błędy śledzenia.

Co się dzieje, gdy waga wkładki jest nieprawidłowa?

Igła musi precyzyjnie śledzić relief rowka płyty. Jeśli waga wkładki jest ustawiona nieprawidłowo, równowaga zostaje zachwiana. Twój raport opisuje to bardzo wyraźnie: nawet niewielkie odchylenia od zalecanego zakresu prowadzą do ogromnych zmian w dźwięku, zużycia rowka, zużycia igły i błędów śledzenia.

Zbyt niska waga śledzenia

Jeśli waga śledzenia jest zbyt niska, igła nie może już precyzyjnie podążać za rowkiem. Czasami traci kontakt z krawędzią rowka - szczególnie przy wysokich modulacjach i głośnych, złożonych pasażach.

• Igła ma tendencję do przeskakiwania i może pomijać fragmenty.
• Pojawiają się zniekształcenia, szczególnie w dynamicznych lub głośnych fragmentach.
• Zwiększa się tzw. skating: ramię tonowe jest mocniej przyciągane w kierunku środka płyty przez siłę promieniową.
• Dźwięk jest niestabilny, chwiejny i męczący.

Paradoksalnie, zbyt niska waga ramienia może jednak prowadzić do zwiększonego zużycia: Igła "bije" w rowek, że tak powiem, zamiast być prowadzona równomiernie. Te niekontrolowane ruchy są znacznie bardziej szkodliwe niż kontrolowana, prawidłowo prowadzona siła nacisku.

Nadmierna masa styku

Z drugiej strony, nadmierna siła nacisku prowadzi do nadmiernego nacisku na drobne struktury rowka. Igła "wciska się" zbyt głęboko w rowek, a powierzchnia styku jest nadmiernie obciążona.

• Zużycie płyty znacznie wzrasta.
• Zużycie trzpienia zwiększa się szybciej - żywotność trzpienia maleje.
• Zwiększa się ryzyko nieodwracalnego uszkodzenia płyt.
• System odbioru może ulec nasyceniu - dźwięk wydaje się skompresowany i mniej zwiewny.

Trwale zbyt wysokie wartości są szczególnie problematyczne w przypadku wysokiej jakości lub historycznych tłoczeń: W tym przypadku kilka godzin ze zbyt wysoką masą wkładki może wystarczyć, aby spowodować trwałe uszkodzenie, którego nigdy nie da się naprawić.

Typowe zakresy wagi śledzenia dla różnych wkładek

Raport pokazuje bardzo wyraźnie, że nie ma jednej uniwersalnej wartości. Zalecana siła nacisku zależy bezpośrednio od typu wkładki, geometrii trzpienia pomiarowego i konstrukcji wspornika. Dokładne zalecenia można zwykle znaleźć w specyfikacjach technicznych producenta - informacje te są zawsze punktem wyjścia do wszelkich regulacji.

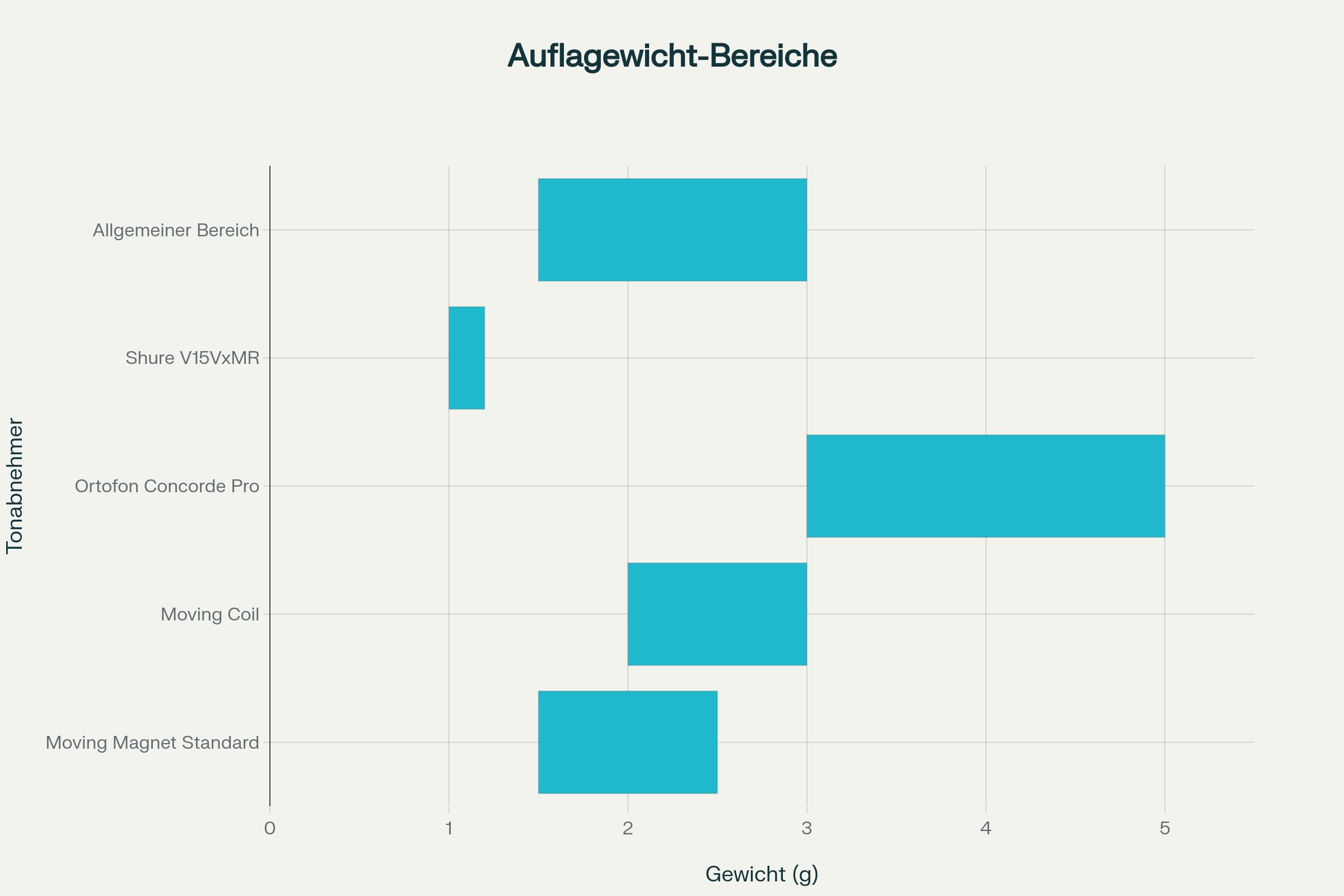

Typowe zakresy siły nacisku: Systemy MM i MC, specjalne systemy dla DJ-ów i do zastosowań high-end.

W raporcie bardzo wyraźnie wymieniono typowe zakresy:

• Standardowe wkładki z ruchomym magnesem (MM): ok. 1,5 - 2,5 g
• Wkładki z ruchomą cewką (MC): ok. 2,0 - 3,0 g
• Ortofon Concorde Pro: 3,0 - 5,0 g (wysoka siła śledzenia dla zastosowań DJ-skich i scratchingowych)
• Shure V15VxMR: 1,0 - 1,2 g (ekstremalnie niska siła śledzenia, zaprojektowana dla maksymalnej ochrony nagrań)
• Wkładki SPU (puszki tonowe): 2,5 - 3,6 g

Przykłady te pokazują zakres: od delikatnych systemów hi-fi z nieco ponad jednym gramem do solidnych systemów DJ z siłą śledzenia 4-5 g. Zawsze ważne jest, aby przestrzegać zakresu określonego przez producenta - i mądrze wybierać w tym zakresie.

Ustawianie wagi wkładki - kompletny przewodnik krok po kroku

Raport opisuje bardzo jasną sekwencję, którą podsumowujemy tutaj w ciągłej narracji. Jest ona ważna niezależnie od konkretnego modelu gramofonu, o ile dostępne jest klasyczne, wyważane ramię z przeciwwagą i skalą.

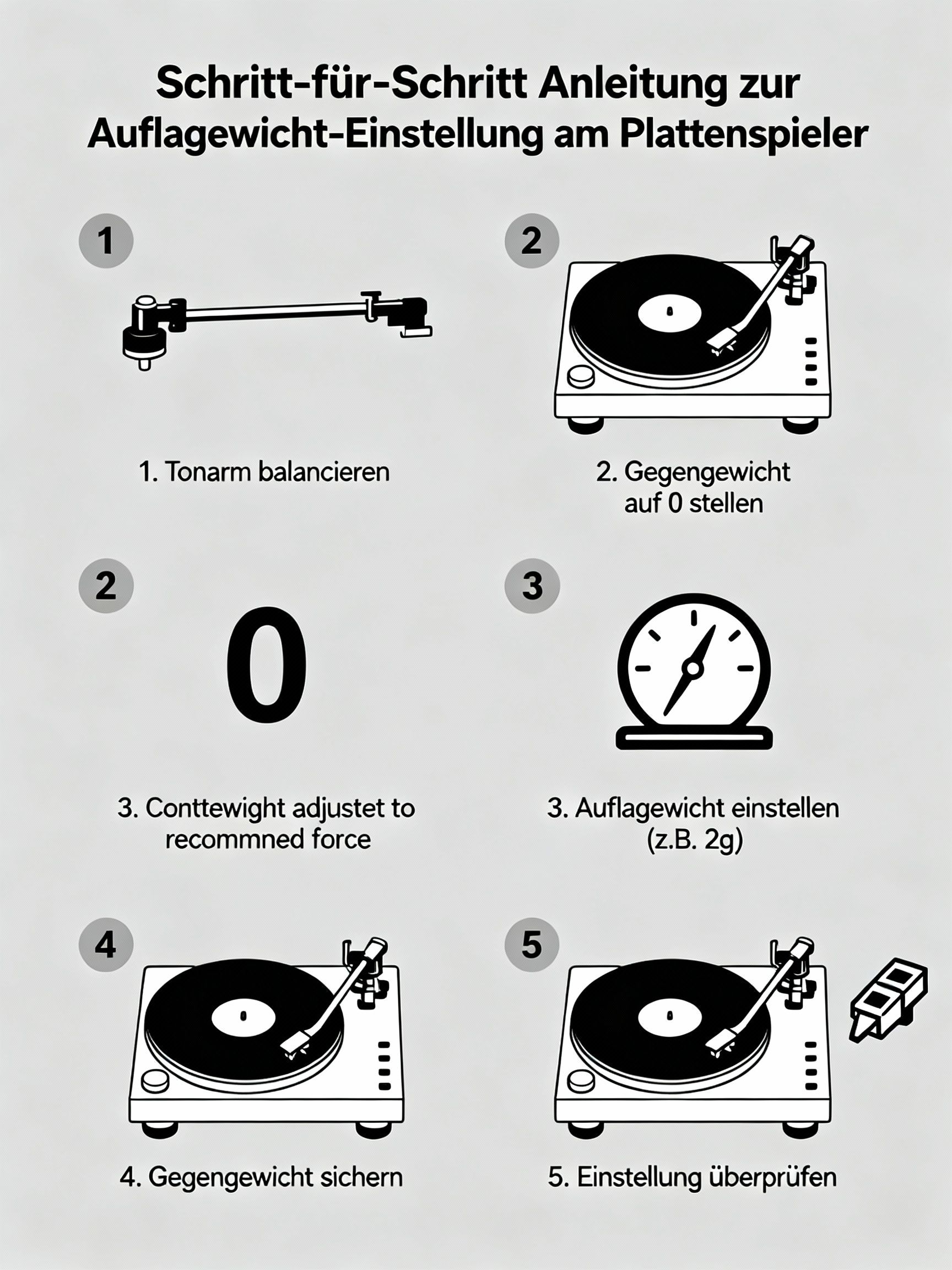

Od wyważenia ramienia do sterowania cyfrowego: pięć głównych etapów regulacji siły nacisku.

Krok 1: Wyważenie ramienia (ustawienie punktu zerowego)

Zanim w ogóle będziemy mogli mówić o wartościach gramowych, ramię musi zostać doprowadzone do stanu, w którym unosi się idealnie - nie przechylając się ani w górę, ani w dół. Raport zaleca następujące postępowanie:

• Usunąć zabezpieczenie igły.
• Ustawić antyskating na zero.
• Obracać przeciwwagę z tyłu ramienia, aż ramię zostanie wypoziomowane.

"Punkt zerowy" jest prawidłowo zdefiniowany tylko wtedy, gdy ramię swobodnie się unosi. W tym momencie na system nie działa praktycznie żadna siła pionowa - idealna podstawa do kalibracji skali.

Krok 2: Kalibracja skali siły śledzenia do zera

Teraz pojawia się sztuczka, która jest często pomijana: Podczas gdy przeciwwaga jest utrzymywana w pozycji, tylko pierścień numeryczny (skala) jest obracany tak, aby znajdował się dokładnie na 0. Tylko wtedy skala jest zsynchronizowana z rzeczywistą wagą.

Ten krok jest kluczowy: bez prawidłowego ustawienia zera, wszystkie wartości ustawione później są czysto szacunkowe i mogą łatwo różnić się o 0,5 g lub więcej.

Krok 3: Ustawienie żądanej wagi przetwornika

Teraz należy ustawić wagę podbieraka. Aby to zrobić, cała przeciwwaga - w tym skala - jest przesuwana w kierunku obrotu, tak aby wartość pokazana na pierścieniu odpowiadała żądanej masie śledzenia. Liczby odpowiadają bezpośrednio wartościom w gramach.

Jeśli producent określa zakres (np. 1,5-2,5 g), raport zaleca

• Wybraćśrednią wartość (np. 2,0 g) do słuchania muzyki klasycznej.
• Wybierzgórną granicę (np. 2,5 g) dla trudnych nagrań lub w celu poprawy śledzenia.

Krok 4: Prawidłowe ustawienie funkcji anti-skating

Antyskating kompensuje tendencję ramienia gramofonowego do ciągnięcia do wewnątrz z powodu obrotu płyty i geometrii. Raport przedstawia prostą zasadę:

Wartość antyskatingu = wartość wagi śledzenia

Przy masie talerza wynoszącej 1,75 g oznacza to 1,75 na skali antyskatingu, a 2,0 g odpowiada 2,0. Niektóre gramofony mają oddzielne skale dla trzpieni kulistych i eliptycznych - w takim przypadku ważne jest, aby wybrać skalę pasującą do posiadanego trzpienia.

Krok 5: Kontrola precyzji za pomocą cyfrowej skali ramienia gramofonowego

Dla audiofilów jest to najwyższa dyscyplina: sprawdzanie za pomocą cyfrowej skali siły nacisku igły. Raport opisuje:

• Skalę umieszcza się na gramofonie, najlepiej na wysokości płyty.
• Ramię gramofonu jest opuszczane tak, aby trzpień spoczywał na powierzchni pomiarowej.
• Wyświetlana wartość jest porównywana z zaleceniami producenta.
• Odchylenia są kompensowane przez niewielkie korekty przeciwwagi.

Ponieważ skale przeciwwag często mają tolerancję ±0,5 g, ta kontrola jest najbardziej niezawodną metodą dokładnego ustawienia wagi podbieracza.

Porównanie urządzeń pomiarowych: od wagi przeciwwagi do wysokiej klasy wagi ramienia tonowego

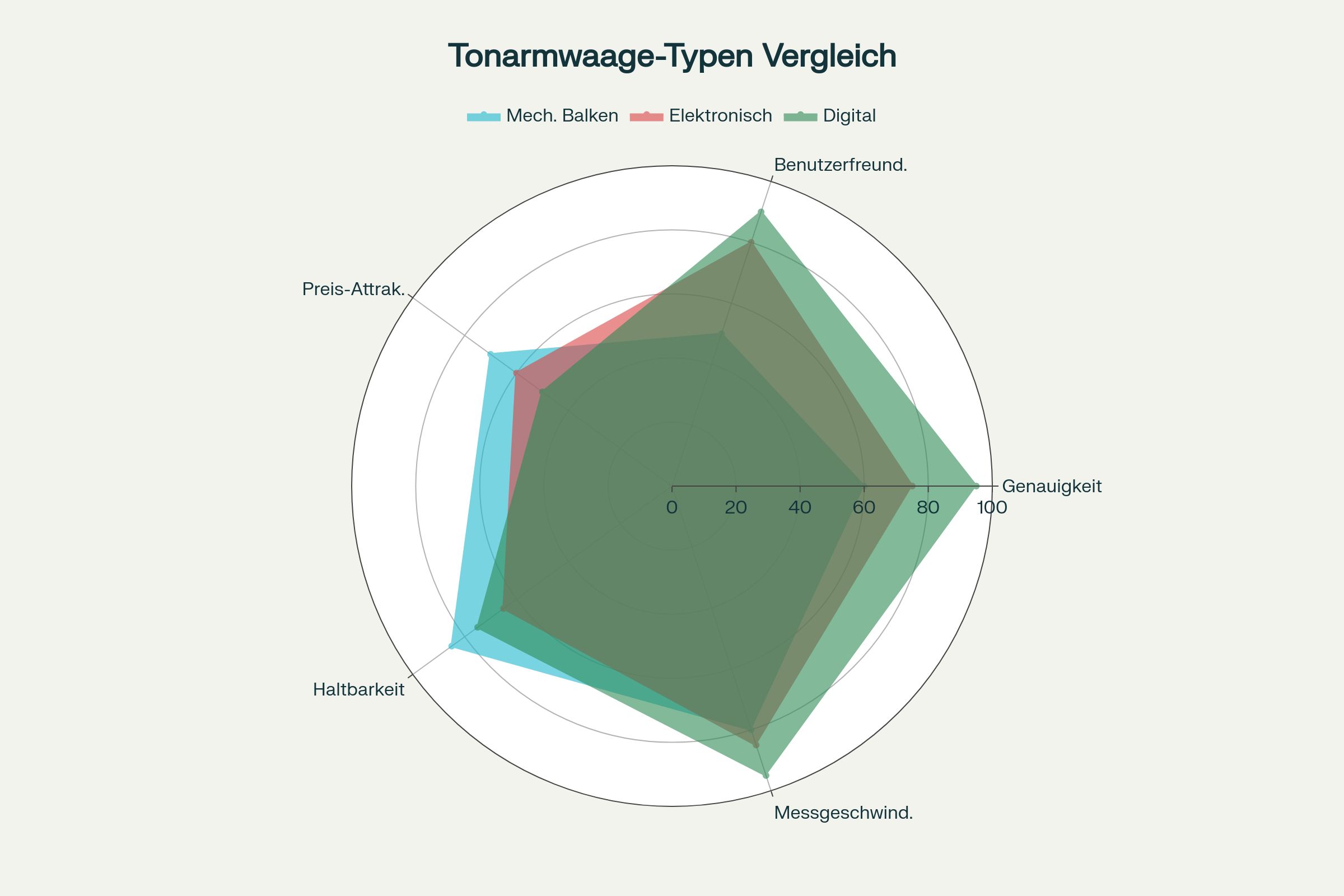

Porównanie dokładności, łatwości obsługi i solidności różnych metod pomiaru wagi wkładki gramofonowej.

Raport porównuje cztery metody pomiarowe i kategoryzuje je pod względem dokładności, łatwości obsługi i długoterminowej przydatności:

1. waga na przeciwwadze

Skala na przeciwwadze jest praktycznie darmowa i zawsze dostępna, ale jej dokładność jest ograniczona. Tolerancje ±0,5 g nie są rzadkością, a zużycie i przesunięte oznaczenia mogą dodatkowo pogorszyć precyzję. Wystarczające do zgrubnych regulacji, nie idealne do wysokiej klasy konfiguracji.

2. mechaniczny balans belki

Klasyczny mechaniczny balans ramienia jest solidny i niezależny od baterii. Wymaga jednak pewnej ręki i dokładnego odczytu. Raport klasyfikuje dokładność w zakresie około 70-80% - użyteczną, ale nie idealną.

3. Elektroniczne wagi z ramieniem tonowym

Wagi elektroniczne z wyświetlaczem oferują solidną dokładność, łatwą czytelność i rozsądny kompromis między ceną a wydajnością. Modele takie jak Dynavox electronic tonearm scale zapewniają dobre wyniki w praktyce i są rozsądnym krokiem naprzód dla wielu ambitnych użytkowników.

4. Cyfrowe wagi trzpieniowe (rozwiązanie profesjonalne)

Cyfrowe wagi trzpieniowe (np. Thorens TSG 800) reprezentują klasę referencyjną w raporcie. Z dokładnością do 0,01 g i zakresem pomiarowym specjalnie zaprojektowanym do zastosowań gramofonowych, są one narzędziem z wyboru dla poważnych entuzjastów winylu.

Specjalne scenariusze i typowe wzorce błędów

Raport poświęca dużą część typowym codziennym problemom - jest to niezwykle cenny blok praktyczny, który jest tutaj w pełni zintegrowany.

Problem: Przeskakiwanie igły lub zadrapania

Jeśli igła przeskakuje, rysuje lub pomija całe fragmenty, prawie zawsze oznacza to, że waga igły jest zbyt niska lub że ustawienie anti-skating jest bardzo nieprawidłowe.

Rozwiązanie: Stopniowo zwiększaj wagę trzpienia w krokach co 0,2 g, aż trzpień pozostanie stabilny w rowku, a przeskakiwanie zniknie.

Problem: Zniekształcony lub stłumiony dźwięk

Zniekształcenia mogą występować w obu kierunkach - jeśli masa igły jest zbyt niska lub zbyt wysoka:

• Zbyt niska: igła traci kontakt na krótki czas, drobne informacje o wysokich częstotliwościach są tracone, sybilanty strzępią się.
• Zbyt wysoka: rowek jest przeciążony, dźwięk jest skompresowany i mniej otwarty, szczególnie w wysokich rejestrach.

Rozwiązanie: Wybierz wartość zalecaną przez producenta jako punkt początkowy, a następnie testuj w zakresie ±0,2 g, aż zniekształcenia znikną, a dźwięk stanie się skupiony i zrelaksowany.

Problem: Zniekształcenia w określonym położeniu płyty (np. w środku)

Przypadek 180-gramowych tłoczeń opisanych w raporcie jest szczególnie interesujący: Mogą one zniekształcać dźwięk w pewnych obszarach (często po wewnętrznej stronie), jeśli waga ramienia jest zbyt niska, ponieważ rowek nie jest śledzony stabilnie.

Rozwiązanie: Zwiększaj wagę śledzenia w drobnych krokach - przy 180 g winylu często konieczne jest 2,0-3,5 g, w zależności od systemu, aby zapewnić czyste śledzenie bez niepotrzebnego obciążania płyty.

Problem: Nieprawidłowy anti-skating

Nieprawidłowo wyregulowany anti-skating prowadzi do nierównomiernego zużycia boków rowka i różnic kanałów. Raport identyfikuje dwie główne przyczyny:

• Zbyt niski anti-skating: Ramię zbyt mocno ciągnie do wewnątrz; wewnętrzny bok rowka jest nadmiernie obciążony.
• Zbyt wysoki antyskating: ramię jest wypychane na zewnątrz; cierpi na tym zewnętrzna krawędź, a system brzmi niezrównoważenie.

Rozwiązanie: Utrzymuj stosunek antyskatingu do masy styku i dostosuj antyskating za każdym razem, gdy zmieni się siła śledzenia.

Najlepsze praktyki dla różnych scenariuszy zastosowań

Raport wykracza poza standardowe zalecenia i pokazuje, w jaki sposób waga przetwornika może być specjalnie dostosowana do zamierzonego zastosowania - aspekt ten jest szczególnie interesujący dla doświadczonych słuchaczy.

1. dla czystej przyjemności słuchania muzyki (słuchanie hi-fi)

W przypadku klasycznego, audiofilskiego słuchania muzyki zaleca się wybranie średniego lub nieco wyższego zakresu specyfikacji producenta.

• Przykład: Zalecenie 1,5-2,5 g → Wybór ok. 2,0-2,3 g.
• Zalety: Dobre śledzenie, czysta dynamika, stabilna scena stereo.

2. dla maksymalnej ochrony nagrań

Jeśli chcesz zachować swoją kolekcję przez dziesięciolecia, możesz celowo wybrać dolną granicę zakresu:

• Przykład: zalecenie 1,5-2,5 g → wybór około 1,5-1,75 g.

Ważne: Działa to tylko w przypadku idealnie wyregulowanego antyskatingu, bezbłędnej igły i mechanicznie bezbłędnego ramienia. Jeśli system nie jest optymalnie wyregulowany, zbyt mała siła śledzenia może wyrządzić więcej szkody niż pożytku.

3. do zastosowań DJ-skich, skreczowania i pracy w klubach

W zastosowaniach DJ-skich stabilność i dokładność śledzenia są ważniejsze niż maksymalna ochrona rowków. Raport zaleca tutaj:

• Wartości w górnym zakresie lub nieco powyżej zalecanego spektrum.
• Przykład: Ortofon Concorde Pro 3,0-5,0 g → do zastosowań klubowych i scratchingu 4,0-5,0 g.

W znacznym stopniu zapobiega to poślizgowi ig ły, a igła pozostaje w rowku nawet przy ciężkich ruchach cueing i do tyłu.

Konserwacja, kontrola i długoterminowa stabilność

Regulacja wagi przetwornika nie jest jednorazowym zadaniem, ale regularnym punktem konserwacji. Elementy mechaniczne ulegają starzeniu, gumy tłumiące zmieniają swoje właściwości, a przeciwwagi mogą się lekko ślizgać.

Dlatego też raport zaleca

• Co 6 miesięcy: sprawdzanie siły nacisku za pomocą wagi cyfrowej.
• Po konserwacji lub czyszczeniu ramienia: Ponownie wyregulować ciężar śledzący i antyskating.
• Jeśli widoczne jest zużycie przeciwwagi lub skali: Dokonaj pomiaru wyłącznie za pomocą wagi zewnętrznej.
• Jeśli dźwięk się pogarsza: Wadliwa przeciwwaga jest często pierwszą przyczyną.

Raport kończy się jasną rekomendacją: Inwestycja w wysokiej jakości cyfrową wagę do ramienia tonowego opłaca się - dzięki lepszemu dźwiękowi, dłuższej żywotności igły i płyty oraz identyfikowalnej, powtarzalnej regulacji.

Dźwięk w domu - na końcu rowka

Prawidłowe ustawienie wagi wkładki to coś więcej niż techniczna formalność - to interfejs między mechaniką, muzyką i emocjami. Ci, którzy pracują precyzyjnie w tym miejscu, zostaną nagrodzeni spokojnym, stabilnym dźwiękiem, głębokim obrazowaniem przestrzennym i długotrwałymi nagraniami.

Niezależnie od tego, czy korzystasz z klasycznego systemu MM, precyzyjnego MC czy solidnego setupu DJ-skiego - zasady pozostają takie same: poważnie traktuj specyfikacje producenta, starannie wyważaj, dostosuj antyskating, mierz cyfrowo i sprawdzaj ustawienia w regularnych odstępach czasu.
